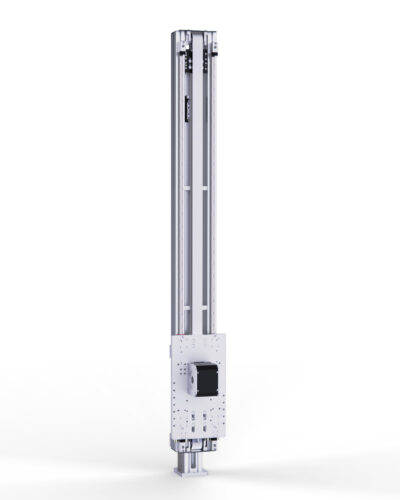

Panoramica sui Moduli Lineari

Un modulo lineare integra un meccanismo di trasmissione che converte il moto rotatorio di un motore in un movimento lineare, supportato da una struttura di guida e protetto da una copertura sigillata. Questa configurazione garantisce un movimento fluido e affidabile del carico montato sul carrello.

Tecnologie di Trasmissione nei Moduli Lineari

Le tecnologie più comuni per la trasmissione nei moduli lineari sono le viti a ricircolo di sfere e le cinghie.

Viti a Ricircolo di Sfere

I moduli lineari a vite a ricircolo di sfere utilizzano sfere che scorrono tra la vite elicoidale e il dado filettato, riducendo l’attrito e consentendo un’elevata efficienza di trasmissione. Questo sistema è ideale per applicazioni che richiedono alta precisione, capacità di carico elevata, rigidità e ripetibilità, con una manutenzione minima. Tuttavia, le viti a ricircolo di sfere sono più costose e meno performanti ad alte velocità rispetto ad altre soluzioni.

Trasmissioni a Cinghia

Le trasmissioni a cinghia sfruttano una cinghia che scorre tra pulegge collegate al motore e a un elemento esterno, offrendo maggiore flessibilità progettuale, corsa più lunga e migliore assorbimento di urti e vibrazioni. Sono particolarmente adatte per applicazioni ad alta velocità e con variazioni dinamiche di velocità e direzione. Questo è un esempio di moduli lineari a cinghia.

Sistemi di Guida nei Moduli Lineari

Il supporto della trasmissione è garantito da sistemi di guida che possono essere a scorrimento, a sfere o a ruote.

Esempio di Robot cartesiano realizzato con moduli lineari: una soluzione tecnologica di precisione

Guide a Scorrimento dei moduli lineari

Le guide a scorrimento utilizzano boccole in polimero che scorrono su superfici anodizzate, offrendo un contatto superficie-su-superficie che garantisce affidabilità, silenziosità e resistenza a urti e contaminanti. L’attrito è più elevato rispetto alle guide a sfere, ma l’uso di boccole autolubrificanti riduce significativamente l’usura e la manutenzione.

Guide a Sfere

Le guide a sfere impiegano sfere che rotolano in canali ricircolanti, minimizzando l’attrito e migliorando precisione e capacità di carico. Sono adatte a carichi elevati e applicazioni di alta precisione, ma sono più sensibili a contaminazioni da particelle.

Guide a Ruote

Le guide a ruote sono progettate per velocità elevate e carichi dinamici, utilizzando ruote su binari. Offrono un’elevata capacità di carico e accelerazione, con una maggiore durabilità rispetto alle guide a scorrimento in alcune condizioni, e sono più flessibili e convenienti rispetto alle guide a sfere.

Resistenza Ambientale e Protezione

I moduli lineari sono spesso dotati di coperture sigillate in plastica o acciaio inox per proteggere i componenti interni da polvere, sporco e agenti corrosivi. Sistemi di tensionamento automatico migliorano la tenuta e riducono la manutenzione, mentre la scelta dei materiali bilancia protezione, peso e costi.

Scelta e Configurazione dei Moduli Lineari

La selezione del modulo lineare ideale richiede la valutazione delle caratteristiche di trasmissione e guida in relazione ai requisiti di carico, precisione, velocità e ambiente operativo. Ad esempio:

• Un modulo con vite a ricircolo di sfere e guida a sfere è indicato per carichi elevati e alta precisione.

• L’abbinamento vite a ricircolo di sfere e guida a scorrimento può offrire maggiore durabilità e spinta.

• Per velocità elevate e movimenti fluidi, le combinazioni cinghia/ruote sono preferibili.

• In ambienti difficili o con costi ridotti, si può optare per cinghia/guida a scorrimento.

La collaborazione con fornitori esperti e l’uso di strumenti di simulazione aiutano a identificare la soluzione più efficiente e affidabile.

Sicurezza e Affidabilità

I moduli lineari sono progettati con fattori di sicurezza per prevenire guasti dovuti a sovraccarichi o condizioni operative variabili. Tuttavia, un uso scorretto o sovraccarichi frequenti possono compromettere la durata del sistema. È quindi fondamentale bilanciare performance, affidabilità e costi nella scelta del modulo lineare.

I moduli lineari: una soluzione versatile per il controllo del movimento lineare

I moduli lineari rappresentano una soluzione versatile e compatta per il controllo del movimento lineare, con molteplici opzioni di trasmissione e guida per adattarsi a diverse applicazioni. La scelta ottimale richiede una profonda conoscenza delle caratteristiche tecniche e delle condizioni operative, supportata da esperienza progettuale e strumenti avanzati di selezione.

I  moduli lineari rappresentano una solida base di partenza per realizzare robot cartesiani e pallettizzatori efficienti e performanti. In questo articolo potrei approfondire la scelta del giusto robot cartesiano

Questa complessità rende l’arte di selezionare moduli lineari un processo cruciale per garantire prestazioni elevate, lunga durata e affidabilità nelle applicazioni industriali.
