Assi Lineari e Robot Cartesiani
dal Singolo Asse al Sistema LinearLEAD
Dall’asse lineare al robot cartesiano
Ogni robot cartesiano, per quanto complesso, nasce da un elemento solo: l’asse lineare. Capire l’asse significa capire il sistema — e viceversa, ogni problema di un robot cartesiano si diagnostica partendo dai suoi assi.
Questa pagina è per chi i sistemi li progetta o li integra: ecco come si passa dall’uno all’altro.

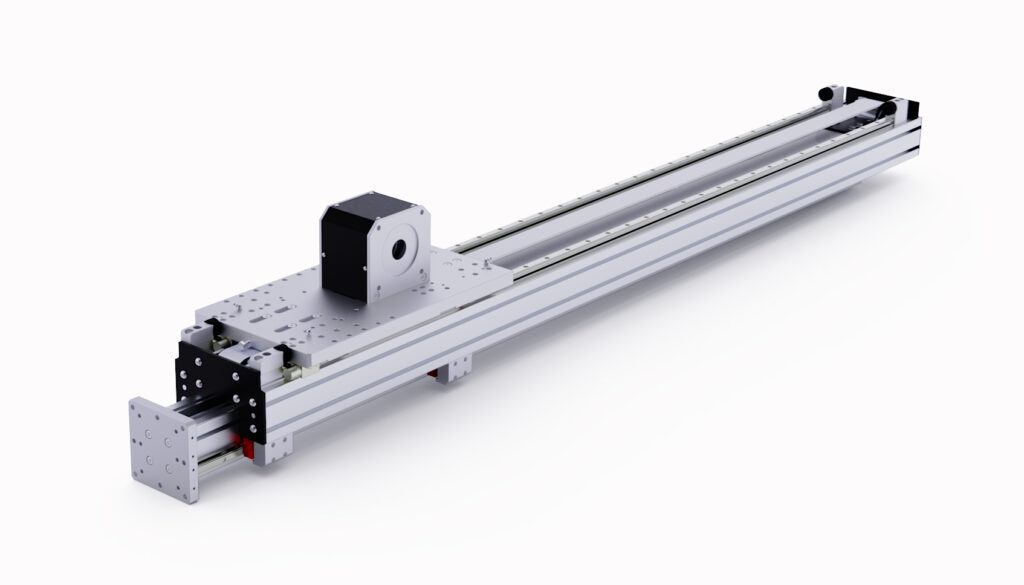

L’asse: il mattone base
Un asse lineare è un modulo di movimento completo su una direzione: guida, trasmissione, carrello, motorizzazione. Da solo muove un carico avanti e indietro. È il componente che trovi nei cataloghi — ed è anche dove si nascondono le differenze che contano: rigidezza torsionale, giochi, qualità delle guide.Un asse sottodimensionato non si “compensa” con il software: vibra, sbaglia, si usura. La scelta dell’asse è il 70% della qualità del robot finale.

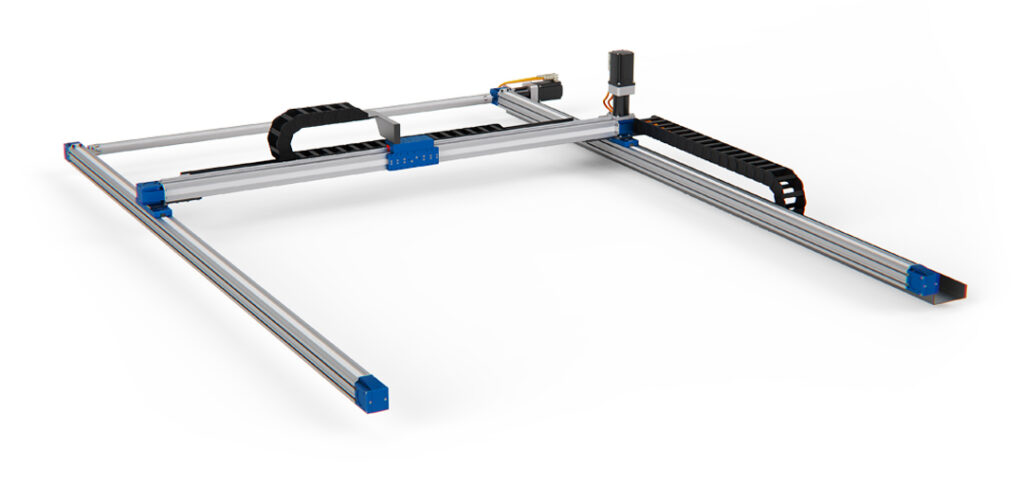

Due assi: il piano X-Y
Accoppia due assi ortogonali e ottieni un piano di lavoro: la configurazione base per pick-and-place, dosatura, ispezione. Qui entra in gioco la prima decisione architetturale: a sbalzo o a portale?
Lo sbalzo (un asse montato sul carrello dell’altro) è compatto ed economico, ma il braccio flette sotto carico. Il portale (l’asse Y sorretto alle due estremità) è rigido e preciso, ma occupa più spazio. Non esiste la risposta giusta in assoluto: esiste quella giusta per il tuo carico e la tua corsa.
Per le unità complete motorizzate vedi le unità lineari.
Tre assi: il robot cartesiano completo
Aggiungi l’asse Z verticale e hai un robot cartesiano X-Y-Z: il sistema che domina pallettizzazione, asservimento macchine e manipolazione pesante. La cinematica è banale da programmare — tre coordinate, niente trigonometria — e questo è il suo superpotere industriale: messa in servizio rapida, manutenzione intuitiva, diagnostica immediata.
Gli errori tipici di chi compone un sistema
- Sottovalutare l’inerzia dell’asse Y quando porta l’asse Z più il carico: è l’errore numero uno.
- Mescolare trasmissioni incompatibili (vite su X, cinghia su Y) senza ricalibrare le dinamiche.
- Dimenticare i cablaggi: le catene portacavi su tre assi in movimento sono un progetto nel progetto.
- Comprare assi “generici” e scoprire in collaudo che le interfacce meccaniche non si parlano.
Per la scelta della singola trasmissione, la guida ai moduli lineari.
Perché farli fare a chi li progetta
LinearLEAD nasce come costruttore di tecnica lineare: assi, unità e moduli sono il nostro mestiere da oltre vent’anni, prima ancora dei robot. Quando componiamo un robot cartesiano, gli assi non sono “componenti acquistati”: sono progettati insieme al sistema, con interfacce, rigidezze e dinamiche già risolte a monte.
Il risultato: sistemi X, XY e XYZ con corse fino a 12 metri e portate fino a 600 kg, consegnati collaudati — non un kit di pezzi da far dialogare in campo.
