Cos’è un pallettizzatore cartesiano
Un pallettizzatore cartesiano è un sistema di automazione che impila in modo automatico prodotti confezionati (scatole, sacchi, fusti, secchi, fardelli) su un pallet, muovendosi lungo tre assi ortogonali — X, Y e Z — proprio come le coordinate di un piano cartesiano. Da qui il nome. Qui trovi un interessante caso studio su di un pallettizzatore cartesiano a parete.
A differenza del robot antropomorfo a 6 assi, che ruota nello spazio con un braccio articolato, il pallettizzatore cartesiano si muove in linea retta lungo guide lineari. Questo si traduce in un vantaggio molto concreto per chi progetta un impianto: traiettorie prevedibili, ingombri calcolabili a tavolino e una meccanica più semplice da mantenere nel tempo.
È la soluzione che, da oltre 20 anni, aziende specializzate come LinearLEAD progettano e producono su misura per il fine linea industriale, applicando la tecnica della robotica lineare — la stessa alla base di macchine utensili e centri di lavoro — al compito specifico della pallettizzazione.
Come funziona un pallettizzatore cartesiano
Il principio di funzionamento si basa su tre unità lineari indipendenti, ciascuna dedicata a un asse di movimento:
1. Asse X – movimento orizzontale lungo la direzione principale della linea (in genere la corsa più lunga, fino a 12 metri nelle configurazioni LinearLEAD).
2. Asse Y – movimento orizzontale trasversale, per posizionare il prodotto sul pallet secondo lo schema di pallettizzazione richiesto.
3. Asse Z – movimento verticale di prelievo/deposito.

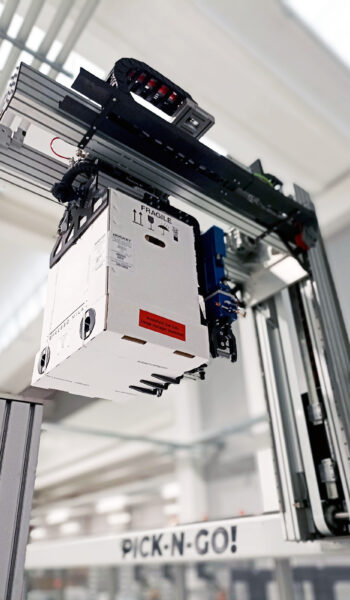

Nelle versioni con asse telescopico (come il Pick-N-Go 60), questo terzo asse si “raccoglie” su se stesso a riposo, riducendo drasticamente l’ingombro verticale — un dettaglio decisivo quando il capannone ha un’altezza limitata.
Ogni asse è mosso da una trasmissione a cinghia dentata o a cremagliera e pignone, su guide con pattini a ricircolo di sfere (o a rulli nelle versioni ad alto carico). Il braccio, dotato della pinza di presa più adatta al prodotto (a vuoto, meccanica, per sacchi o per fusti), preleva il pezzo dalla linea di alimentazione e lo deposita sul pallet secondo il layout impostato, ripetendo il ciclo in modo costante per migliaia di cicli al giorno. Parlando di pinze di presa per robot e gripper di pallettizzazione, qui trovi un interessante articolo di approfondimento
Le 4 famiglie di pallettizzatori: guida al confronto
Non tutti i pallettizzatori sono uguali, e non tutti risolvono lo stesso problema. Ecco un confronto onesto tra le principali architetture disponibili sul mercato, utile per capire dove si colloca la soluzione cartesiana.
