Nella catena cinematica di una cella robotizzata, il robot gripper — o end-of-arm tooling (EOAT) — è l’elemento che traduce il movimento del robot in un’azione fisica sul prodotto. È l’unico punto di contatto tra il sistema di automazione e il pezzo da movimentare.

Eppure, nella pratica di molti progetti, il gripper viene definito per ultimo. Si sceglie il robot, si progetta il layout, si dimensiona il controllo — e poi, quasi come ripensamento, si sceglie come prendere il prodotto. È un errore metodologico che si paga in collaudo.

Il gripper non è un accessorio intercambiabile. È un componente che influenza direttamente il ciclo, l’affidabilità, i tempi di cambio formato e la disponibilità dell’impianto. Su linee con alto mix di SKU, una scelta sbagliata di EOAT può rendere inutile anche la cinematica più performante.

La gestione del multi-formato nel fine linea non è un problema di velocità. È un problema di compatibilità tra la geometria variabile del prodotto e la capacità di presa del gripper.

Un cartone da 2 kg con superficie rigida e un sacco da 25 kg con contenuto fluido richiedono tecnologie di presa completamente diverse. Un vassoio con film termoretraibile non sopporta la pressione meccanica che invece è necessaria su una cassa in cartone ondulato. Un cluster di lattine è stabile lateralmente ma non verticalmente.

Quando la specifica prevede tre o più formati significativamente diversi tra loro, si aprono tre strade:

Gripper custom dedicato per ciascun formato — massima affidabilità e velocità di ciclo, ma cambio formato manuale o semi-automatico. Accettabile se i cambi sono rari (meno di 2–3 al turno) e il tempo di fermo è pianificabile.

Gripper multi-funzione fisso — un’unica testa progettata per coprire l’intera gamma di formati previsti. Richiede un’analisi attenta delle geometrie e dei pesi: la soluzione è possibile quando i formati condividono caratteristiche comuni (superficie piana, peso omogeneo, dimensioni scalabili).

Sistema di cambio automatico degli end-effector (ATC) — il robot cambia la testa di presa in modo automatico, attingendo da una stazione di stoccaggio a bordo cella. Massima flessibilità, costo più elevato, richiede spazio e una logica di controllo dedicata.

La scelta tra questi approcci dipende da tre variabili: numero di formati, frequenza di cambio e tempo di cambio accettabile dal processo produttivo.

Tipologie di robot gripper per il fine linea

Conoscere le tecnologie disponibili è il punto di partenza per una scelta corretta.

Pinze meccaniche a ganasce

Sono la soluzione più diffusa su sacchi, casse e colli rigidi. Funzionano per bloccaggio positivo: le ganasce — sincronizzate meccanicamente o tramite cinematica a pignone e cremagliera — avvolgono o stringono il prodotto. Robuste, affidabili, adatte ad ambienti polverosi e umidi.

Il limite è la finestra di regolazione: una pinza meccanica copre una gamma limitata di larghezze. Per prodotti con variabilità dimensionale elevata, le ganasce devono essere regolate o sostituite. Su sistemi con cambio automatico dell’EOAT, questo limite è gestibile; su sistemi manuali, può diventare un collo di bottiglia operativo.

Approfondire la selezione delle pinze per robot in funzione dell’applicazione specifica è il primo passo di ogni progetto di fine linea serio.

Sistemi di presa robotizzati adattativi

Una categoria in crescita: gripper con dita pneumatiche o con materiali conformabili che si adattano alla geometria del prodotto senza cambio meccanico. Particolarmente utili su prodotti irregolari o fragili. Il costo è superiore alle soluzioni tradizionali, ma su linee con variabilità elevata e prodotti delicati possono essere l’unica soluzione tecnicamente valida.

Gripper ibridi meccanico-vacuum

La soluzione che risolve il maggior numero di casi multi-formato sul fine linea industriale. Una testa che combina ganasce meccaniche per la stabilità laterale e ventose per il supporto inferiore gestisce simultaneamente prodotti con superfici lisce e prodotti con geometrie irregolari. È la configurazione che il team tecnico di LinearLEAD consiglia più frequentemente su linee miste con 4–8 SKU.

Parametri tecnici da valutare prima di specificare il gripper

Quando si avvia la fase di specifica dell’EOAT, esistono parametri che non possono essere trascurati senza conseguenze in produzione.

Momento ribaltante e sbalzo. La distanza tra il baricentro del carico e il polso del robot genera un momento che si somma alla portata nominale. Su robot cartesiani con asse a sbalzo — configurazione comune nel fine linea — questo effetto è amplificato. I sistemi di presa robotizzati per applicazioni di pallettizzazione devono essere progettati tenendo conto del ciclo dinamico completo, non solo del peso statico.

Peso dell’EOAT e portata residua. Il gripper è parte del carico utile. Un EOAT complesso su un robot con portata nominale già al limite lascia poco margine per il prodotto. Su sistemi multi-formato con teste pesanti, questo vincolo può determinare la scelta del robot, non il contrario.

Grado di protezione IP. Ambienti con polveri, umidità, agenti chimici o requisiti food-grade impongono livelli di protezione specifici per l’intero EOAT — inclusi attuatori, sensori e cablaggio. Un gripper IP54 in un ambiente che richiede IP65 porta a guasti prematuri e interventi di manutenzione non pianificati.

Tempo di cambio formato. Su linee con cambio frequente, il tempo di riattrezzamento del gripper incide direttamente sull’OEE. Definire in fase di specifica se il cambio è manuale, semi-automatico o completamente automatico — e quale tempo di fermo è accettabile — è un requisito di progetto, non una nota a margine.

Robot cartesiani e gripper multi-formato: una combinazione efficace

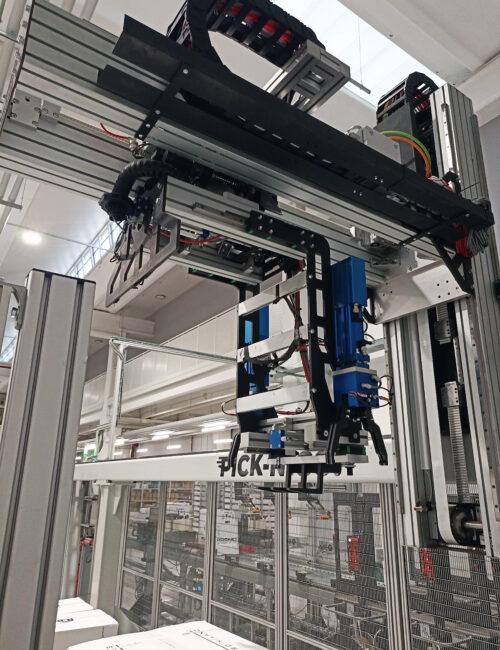

I robot cartesiani sono la cinematica di riferimento per il fine linea industriale: semplicità di programmazione, alta ripetibilità, manutenzione prevedibile e costi competitivi rispetto agli antropomorfi su applicazioni standard. Come documentato anche nella letteratura tecnica sul settore, il robot cartesiano nella produzione industriale si distingue per la sua capacità di operare su ampie aree di lavoro mantenendo la precisione di posizionamento su tutta la corsa utile.

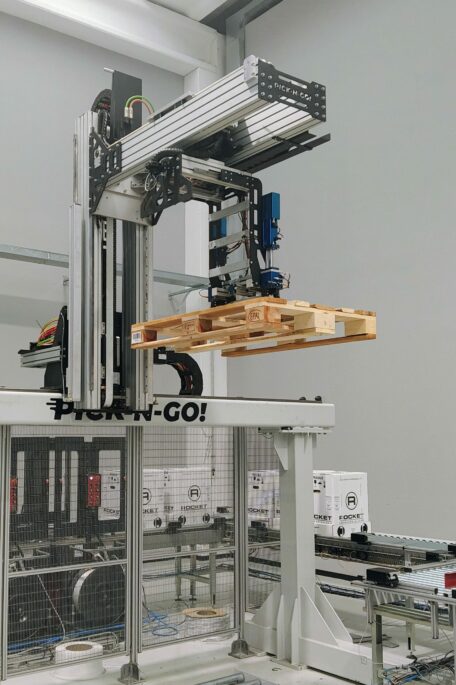

Su questo tipo di cinematica, la gestione del multi-formato dipende quasi interamente dalla qualità dell’EOAT. Un robot cartesiano a 3 assi con gripper ibrido meccanico-vacuum, combinato con una stazione di cambio automatico degli end-effector, può coprire una gamma di formati che in passato richiedeva due o tre robot dedicati.

Il vantaggio non è solo economico. È di flessibilità produttiva: la stessa cella che oggi lavora un prodotto domani può essere riconfigurata per un formato completamente diverso, senza modifiche strutturali alla cinematica.

Gripper cobot: quando la collaborazione aggiunge valore

Sul mercato delle PMI italiane, la domanda di soluzioni collaborative è cresciuta in modo significativo negli ultimi anni. I gripper cobot — end-effector certificati per operare su robot collaborativi secondo ISO/TS 15066 — rappresentano una categoria a sé.

Le differenze rispetto ai gripper industriali tradizionali non riguardano solo la sicurezza di contatto. Riguardano i vincoli di forza, velocità e peso che i sistemi collaborativi impongono: un gripper cobot deve essere leggero, deve avere superfici prive di spigoli vivi e deve limitare la forza di presa in modo controllato.

Su fine linea con mix di formati leggeri e presenza di operatori nella zona di lavoro, la combinazione cobot + gripper collaborativo può essere la soluzione più pragmatica — specialmente quando il cambio formato è frequente e richiede intervento umano a bordo macchina.

Parametri tecnici da valutare prima di specificare il gripper

La gestione del multi-formato nel fine linea si risolve con metodo, non con compromessi. La scelta del robot gripper deve precedere — non seguire — la scelta del robot. I parametri tecnici devono essere verificati sul ciclo reale, non sul dato di catalogo. E la strategia di cambio formato deve essere definita come requisito di progetto fin dalla fase di analisi.

Pinze pneumatiche per robot, sistemi vacuum, EOAT ibridi e sistemi di cambio automatico non sono alternative tra loro: sono strumenti diversi per problemi diversi. Identificare il problema corretto è la competenza che distingue un progetto di fine linea solido da uno che funziona solo a condizioni ideali.

9. FAQ

Cos’è l’EOAT e perché è critico nel fine linea? EOAT (End-of-Arm Tooling) è il sistema di presa montato al polso del robot. Nel fine linea è il componente che determina la compatibilità con il prodotto, il ciclo di presa e la flessibilità di formato. Un EOAT mal specificato rende inutile anche la cinematica più performante.

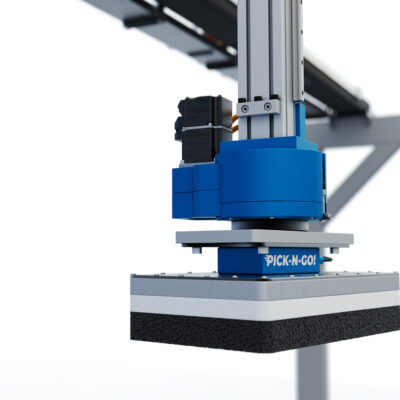

Gripper meccanico o vacuum: come scelgo per prodotti misti? Dipende dalla superficie del prodotto. Superfici lisce e non porose → vacuum. Prodotti flessibili, granulari o umidi → meccanico. Prodotti misti o linee multi-formato con caratteristiche eterogenee → ibrido meccanico-vacuum.

Cosa si intende per cambio automatico dell’end-effector (ATC)? È un sistema che consente al robot di sostituire autonomamente la testa di presa attingendo da una stazione a bordo cella. Elimina il fermo manuale per cambio formato ma richiede spazio, costo aggiuntivo e una logica di controllo dedicata. Si giustifica su linee con cambi frequenti (più di 3–4 al turno).

Il peso del gripper influisce sulla portata del robot? Sì, direttamente. Il gripper è parte del carico utile del robot. Un EOAT pesante riduce la portata residua disponibile per il prodotto. Su applicazioni con carichi elevati, il peso del gripper deve essere incluso nel dimensionamento del robot fin dalla fase di specifica.

I gripper per robot collaborativi sono intercambiabili con quelli industriali? No. I gripper cobot devono rispettare i requisiti di sicurezza per operazione collaborativa (ISO/TS 15066): limiti di forza di contatto, assenza di spigoli vivi, peso contenuto. Non sono interscambiabili con gripper industriali standard senza una nuova valutazione del rischio.

Quanto influisce il gripper sull’OEE della linea? Significativamente. Ogni fermo per cambio formato manuale, ogni falsa presa e ogni manutenzione non pianificata sull’EOAT si traduce in perdita di disponibilità impianto. Un gripper ben specificato — per tipo di prodotto, ciclo e ambiente — è uno dei contributi più diretti al miglioramento dell’OEE nel fine linea.
