Quando si parla di robot cartesiani in ambito industriale, la prima cosa che colpisce non è la complessità della cinematica. È la semplicità.

Tre assi ortogonali, movimento lineare deterministico, nessuna singolarità da gestire. Eppure, nella pratica, un numero sorprendente di progetti si inceppa proprio qui: nel dimensionamento sbagliato, nella scelta della configurazione errata, nell’integrazione sottovalutata.

Questa guida nasce da quella consapevolezza. Non spiega cosa sia un robot cartesiano in senso accademico. Spiega come sceglierlo, dimensionarlo e integrarlo in modo che faccia quello per cui è stato comprato.

Cosa rende un robot cartesiano diverso dalle altre cinematiche

Un robot cartesiano si muove su assi lineari ortogonali tra loro. Ogni asse ha un grado di libertà, ogni movimento è indipendente e calcolabile con precisione millimetrica senza risolvere equazioni di cinematica inversa.

Questo ha conseguenze pratiche immediate: la programmazione è diretta, la ripetibilità è alta, la manutenzione è prevedibile. Non c’è la curva di apprendimento di un antropomorfo a 6 assi. Non ci sono le complessità di un robot delta ad alta velocità.

Il compromesso è la flessibilità di orientamento. Un cartesiano lavora su un’area di lavoro rettangolare e non può ruotare il pezzo su più piani senza un quarto asse aggiuntivo. Per molte applicazioni industriali — pallettizzazione, carico/scarico, pick-and-place su piano definito — questa limitazione non esiste. Il compito non richiede rotazione: richiede precisione, velocità e affidabilità.

Le configurazioni principali: da 2 a 3 assi e oltre

Robot cartesiani a 2 assi

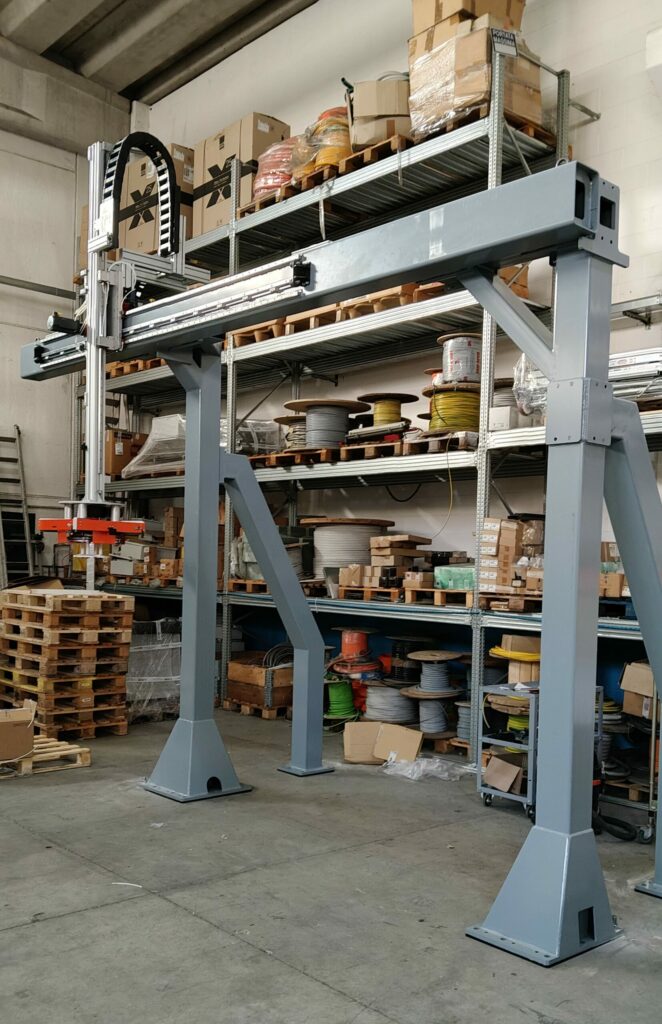

La configurazione a 2 assi — tipicamente YZ o XY — è la soluzione più diretta per applicazioni su piano fisso. Il movimento avviene in un piano: un asse copre la traslazione orizzontale, l’altro gestisce il verticale o il secondo orizzontale.

È la scelta corretta quando il ciclo non richiede movimenti su tre quote distinte, quando il layout è vincolato e il footprint deve essere minimo, o quando si vuole massimizzare la velocità di ciclo riducendo le masse in movimento.

Robot cartesiani a 3 assi

La configurazione a 3 assi — XYZ — è quella che copre la maggior parte delle applicazioni industriali complesse: pallettizzazione multi-strato, manipolazione su isole con stazioni a quote diverse, asservimento di macchine con avvicinamento verticale variabile.

Su questo segmento LinearLEAD ha sviluppato la serie PICK-N-GO per robot cartesiano 3 assi, disponibile in configurazione a portale, a sbalzo e con asse Z telescopico — quest’ultima ideale quando lo spazio verticale disponibile è un vincolo reale del layout.

Configurazioni speciali: portale e sbalzo

La configurazione a portale — con entrambi i lati dell’asse principale supportati — offre la massima rigidità ed è la scelta standard per corse lunghe e carichi elevati. La configurazione a sbalzo supporta un solo lato, riducendo il footprint in modo significativo. L’asse telescopico permette di contenere la dimensione verticale in posizione di raccolta, aprendo l’utilizzo a celle con soffitti bassi o layout particolarmente vincolati.

Criteri di dimensionamento: i parametri che si sottovalutano

Portata dinamica, non statica

Il dato di catalogo è quasi sempre riferito alla portata statica. In un ciclo reale con accelerazioni nell’ordine dei 10–15 m/s², la forza effettiva sull’asse può essere 2–3 volte il peso del carico. Il dimensionamento va fatto partendo dall’analisi del ciclo: tempo di ciclo richiesto, distanze da coprire, accelerazioni necessarie, peso del carico più il gripper.

Momento ribaltante e sbalzo del gripper

Ogni volta che il carico è a sbalzo rispetto all’asse di guida, il momento ribaltante si somma al carico sui pattini. Su configurazioni con asse Z a sbalzo, questo effetto è amplificato ulteriormente. Trascurarlo porta a sovraccarico dei pattini, usura accelerata e perdita di precisione nel tempo.

Rigidità strutturale

Un asse lineare di qualità su una struttura non irrigidita perderà prestazioni in termini di precisione e durata. Su corse superiori ai 2–3 metri, la flessione della traversa sotto carico dinamico può introdurre errori non compensabili dal controllo. La scelta tra profili in alluminio e travi in acciaio non è solo una questione di costo: è una questione di applicazione e di vita utile del sistema.

Trasmissione: cinghia, vite o cremagliera

La cinghia dentata è veloce, silenziosa ed economica — adatta a corse medio-brevi con carichi contenuti. La vite a ricircolo di sfere garantisce alta precisione su corse brevi con forze assiali elevate. La cremagliera è la scelta per corse lunghe (oltre 2–2,5 metri) con carichi pesanti: non ha rischio di allungamento nel tempo, mantiene la ripetibilità e gestisce cicli ad alta frequenza senza degradazione.

Integrazione nel sistema di controllo

Un robot cartesiano non è un’isola. Si integra in un sistema con un PLC, un sistema di sicurezza, un layout fisico e — nella maggior parte dei casi — vincoli di tempo ferma inderogabili.

I punti critici da definire prima dell’acquisto, non dopo:

Protocollo di comunicazione. I drive moderni supportano EtherCAT, PROFINET, EtherNet/IP, CANopen. La compatibilità con il PLC di linea deve essere verificata nella specifica tecnica, non durante il commissioning. Scoprirlo in fase di installazione costa tempo e — spesso — un secondo ordine di hardware.

Sicurezza funzionale. Anche la cinematica più semplice richiede una valutazione del rischio formale secondo EN ISO 10218 e EN ISO 13849. Le zone di sicurezza, le recinzioni, i ripari e i dispositivi di interblocco devono essere dimensionati sulla velocità massima del sistema e sulla presenza o meno di operatori nelle vicinanze.

Homing e gestione degli errori. Definire in fase di progetto la sequenza di ritorno a zero e il comportamento del robot dopo un arresto di emergenza. Su sistemi con encoder assoluti questo è meno critico, ma su sistemi con encoder incrementali la sequenza di homing deve essere documentata e testata in condizioni reali.

Robot cartesiani e pallettizzazione: un binomio consolidato

L’applicazione che ha reso i robot cartesiani lo standard de facto nella logistica di fine linea è la pallettizzazione. La cinematica cartesiana si adatta naturalmente alla struttura a strati del pallet: movimenti su piano XY per il posizionamento, asse Z per il deposito, ciclo ripetitivo e ad alta cadenza.

Rispetto a un robot antropomorfo su applicazioni di pallettizzazione standard, il cartesiano offre costi inferiori, manutenzione più semplice e velocità di ciclo superiori su applicazioni mono-prodotto. Il limite — come discusso nella letteratura tecnica sul settore — emerge quando la variabilità di formato è alta o quando l’applicazione richiede orientamenti complessi del carico.

Per approfondire la scelta tra diverse tipologie di sistemi di automazione per il fine linea, un riferimento utile è la guida alle soluzioni avanzate di pallettizzazione per l’industria moderna, che analizza i criteri di selezione in funzione del tipo di produzione.

Formula “tutti i componenti da un unico fornitore”: perché conta

Un aspetto spesso sottovalutato nella scelta del robot cartesiano è la composizione della fornitura. Un robot cartesiano è un sistema, non un prodotto singolo: include assi lineari, struttura portante, motorizzazione, drive, encoder, cablaggio, staffe di interfaccia, gripper e software di controllo.

Quando questi componenti vengono acquistati da fornitori diversi, il rischio di incompatibilità si moltiplica — e il responsabile dell’integrazione è sempre l’integratore, non il fornitore del singolo componente.

La formula robot cartesiano completo da unico fornitore che LinearLEAD ha sviluppato elimina questo problema: il sistema arriva pre-dimensionato, completo di tutti i componenti e pronto per essere installato. Per un integratore che gestisce più progetti in parallelo, questo si traduce in giorni di ingegneria risparmiati per progetto e in un interlocutore unico per tutta la vita del sistema.

Da tenere a mente

Un robot cartesiano scelto e dimensionato correttamente è uno dei sistemi più affidabili che un integrator possa mettere in campo. La semplicità cinematica non è una limitazione: è un vantaggio operativo concreto quando l’applicazione lo permette.

Il punto critico è il dimensionamento. Ciclo reale, non teorico. Sbalzi e momenti, non solo portata nominale. Trasmissione adeguata alla corsa e al carico. Struttura che regge senza flettere. Protocollo di comunicazione verificato prima dell’ordine.

Se stai valutando un robot cartesiano per il tuo prossimo progetto, il passo più utile è un confronto tecnico con chi produce il sistema — per verificare che la configurazione sia quella giusta, non solo quella disponibile a catalogo.

Quando il cartesiano non è la scelta giusta

Vale la pena dirlo con chiarezza. Ci sono applicazioni in cui spingere su una soluzione cartesiana crea più problemi di quanti ne risolva.

Se il ciclo richiede orientamenti del pezzo su più piani, un robot antropomorfo è la scelta corretta. Se la variabilità di prodotto è molto alta e i cambi formato sono frequenti, un robot collaborativo o un sistema ibrido può offrire più flessibilità con meno costi di riattrezzamento. Se la velocità di ciclo richiesta supera i 2.000–2.500 cicli/ora su pesi ridotti, sistemi a cinematica parallela (delta) sono spesso più performanti.

Il confine non è sempre netto. La domanda da porsi in fase di analisi è sempre la stessa: la complessità dell’applicazione giustifica la complessità della cinematica? Se la risposta è no, il cartesiano resta la scelta più robusta, affidabile e manutenibile.
